La differenza tra viti a sfere e viti trapezoidali

Nel campo della trasmissione meccanica, viti a sfere e viti madri (viti trapezoidali) sono i due componenti più comuni per convertire il moto rotatorio in moto lineare. Sebbene appaiano simili, differiscono fondamentalmente nei principi di funzionamento, nelle prestazioni e nelle applicazioni.

Di seguito è riportata un'analisi comparativa dettagliata dei due:

1. Differenza nei principi fondamentali di funzionamento

Questa è la differenza più fondamentale: la forma dell'attrito.

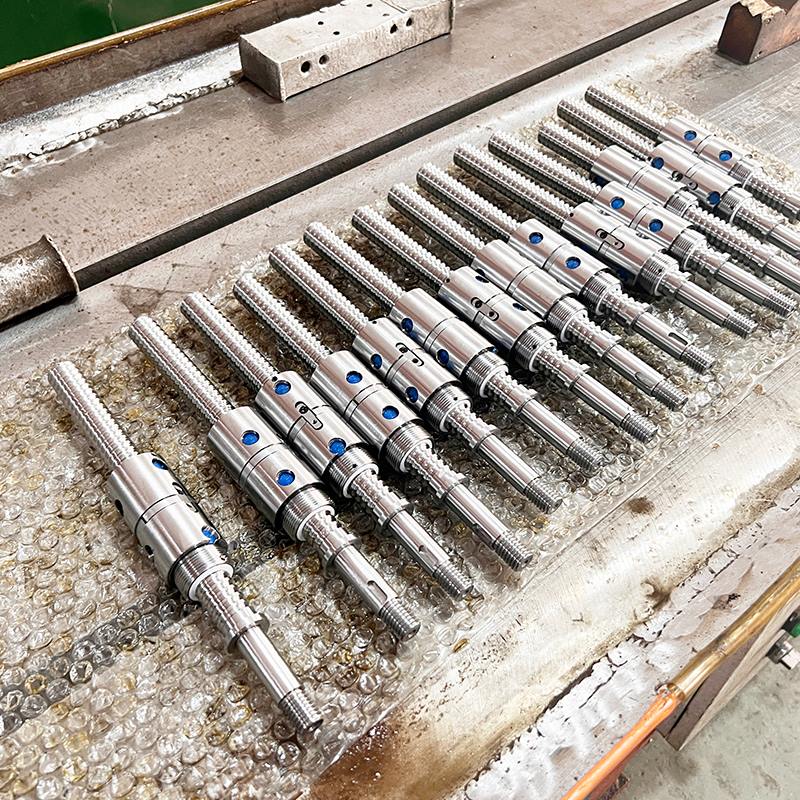

Vite a sfere (Attrito volvente): la chiocciola e la vite sono riempite di sfere rotanti. Quando la vite ruota, le sfere rotolano all'interno delle guide, proprio come un cuscinetto. Questo movimento riduce notevolmente la resistenza.

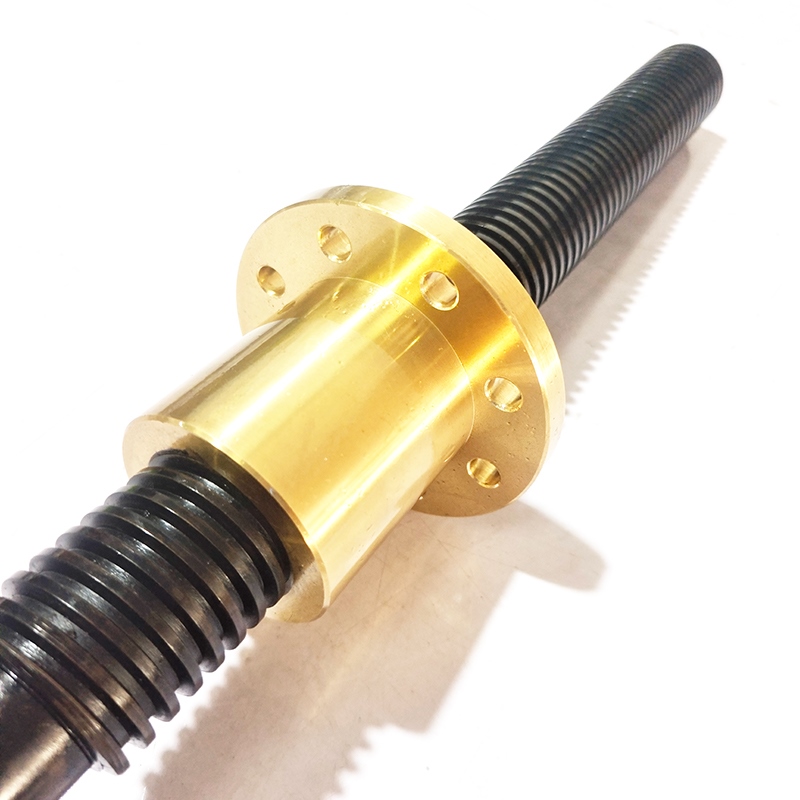

Vite trapezoidale (Attrito radente): il dado (solitamente in bronzo o plastica tecnica) entra in contatto diretto con la filettatura della vite e scorre. È simile al processo di avvitamento di un bullone in un dado.

2. Confronto delle prestazioni

3. Analisi approfondita dei vantaggi e degli svantaggi

Vite a sfere: alla ricerca delle massime prestazioni

Vantaggi: Grazie all'attrito estremamente basso, è molto efficiente dal punto di vista energetico e il suo movimento è estremamente fluido, con un fenomeno di "creeping" pressoché assente. La tecnologia di precarico elimina completamente il gioco, rendendolo il componente fondamentale per lavorazioni meccaniche ad alta precisione nelle macchine utensili CNC.

Svantaggi: prezzo elevato; mancanza di autobloccaggio; se utilizzato in direzione verticale (asse Z), il motore deve essere dotato di freno, altrimenti il ​​carico cadrà direttamente per gravità in caso di interruzione di corrente.

Vite trapezoidale: scelta economica e sicura

Vantaggi: Il vantaggio principale è la sua funzione autobloccante. In molte applicazioni di sollevamento verticale, non richiede un sistema frenante aggiuntivo. Inoltre, è più resistente allo sporco e, grazie al contatto strisciante, funziona in modo più silenzioso di una vite a sfere.

Svantaggi: l'elevato calore generato dall'attrito ne limita la frequenza di funzionamento (ciclo di lavoro). Il funzionamento continuo ad alta velocità può causare una rapida usura del dado o addirittura la sua fusione.

4. Come scegliere?

Scegli una vite a sfere se la tua applicazione richiede:

Posizionamento ad alta precisione (ad esempio, macchine per incisione CNC, apparecchiature per semiconduttori).

Elevata efficienza, funzionamento continuo a lungo termine (ad esempio, linee di produzione industriali automatizzate).

Portanti pesanti (ad esempio, grandi presse meccaniche).

Scegli una vite trapezoidale se la tua applicazione richiede:

Budget ridotto (ad esempio, stampante 3D fai da te, attuatori semplici).

Carichi verticali che richiedono l'autobloccaggio (ad esempio, sollevatori per leggio, meccanismi di regolazione manuale).

Funzionamento silenzioso, non richiede lubrificazione (adatto per apparecchiature mediche e alimentari quando si utilizzano dadi in Teflon o polimero).

In sintesi, le viti a sfere sono sinonimo di "precisione ed efficienza", mentre le viti trapezoidali offrono "economicità e robustezza". Bilanciare budget, requisiti di precisione e caratteristiche di carico è fondamentale per decidere quale vite madre utilizzare nella progettazione di sistemi meccanici.
