Chi è il "resist" che protegge la trasmissione di precisione?

Come componente fondamentale della trasmissione di precisione, le prestazioni di vite a sfere Influisce direttamente sulla precisione di posizionamento e sulla stabilità del movimento dell'intero sistema. Secondo le statistiche, oltre il 60% dei guasti di precisione delle macchine utensili CNC è dovuto all'usura delle viti o al cedimento del precarico. Oggi parleremo e introdurremo le tecnologie chiave e i metodi pratici per il rilevamento delle viti a sfere.

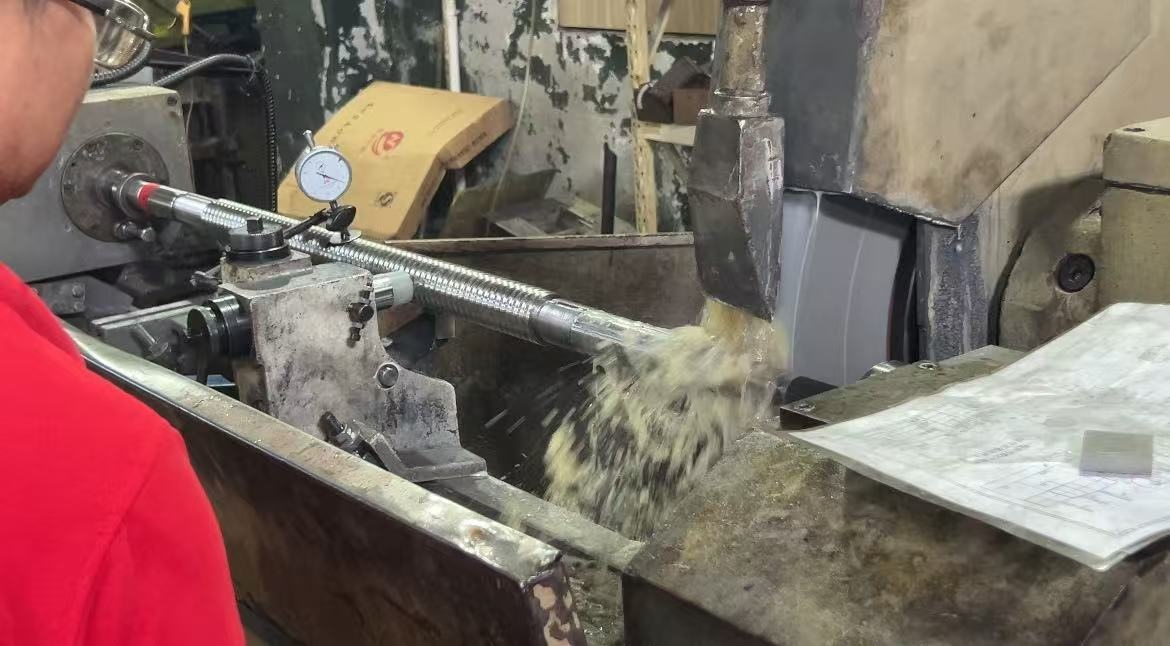

1. Rilevamento della precisione geometrica

Errore di piombo: utilizzare l'interferometro laser per il rilevamento, l'errore cumulativo delle viti di comando di fascia alta durante l'intero processo deve essere ≤5μm/m

Precisione del profilo del filo: il profiler misura la deviazione dell'angolo del dente (entro ±30')

Eccentricità del diametro medio: blocco a V con rilevamento micrometrico, valore tipico ≤0,01 mm

2. Rilevamento delle prestazioni di movimento

Gioco inverso: tramite la misurazione del micro-movimento in avanti e indietro, il livello di precisione dovrebbe essere ≤3arcmin

Rilevamento della coppia di attrito: il sensore di coppia misura la coppia di avviamento (solitamente

Caratteristiche di aumento della temperatura: la termocamera a infrarossi monitora la curva di aumento della temperatura durante il funzionamento ad alta velocità

3. Rilevamento della durabilità

Test di durata: ≥1 milione di test alternativi sotto carico nominale

Misurazione dell'usura: la macchina a tre coordinate rileva regolarmente le variazioni nel profilo della pista di rotolamento

Analisi dello spettro di vibrazione: FFT analizza i componenti di frequenza di vibrazione anomala

4. Evoluzione degli strumenti di rilevamento: dagli strumenti di misura meccanici alla diagnosi intelligente

Micrometro meccanico + blocchetto di riscontro standard

Il proiettore ottico rileva il profilo del filo

Limitazioni: affidamento sull'esperienza dell'operatore, bassa efficienza

Interferometro laser (come Renishaw ML10)

Profilatore di contatti (Taylor Hobson Form Talysurf)

Avanzamenti: precisione di 0,1 μm, uscita digitale

Sistema di monitoraggio online (come i-Smart di THK)

Rilevamento automatico della visione artificiale (serie Keyence CV-X)

Vantaggi: acquisizione dati in tempo reale + previsione dei guasti tramite intelligenza artificiale

5. Competenze pratiche per il rilevamento in loco

Caso: Risoluzione dei problemi di jitter dell'asse Z nel centro di lavorazione

Giudizio preliminare: utilizzare un comparatore a quadrante per rilevare il movimento assiale (misurato 0,08 mm, 3 volte lo standard)

Rilevamento della profondità:

L'interferometro laser rileva la curva di errore del piombo e trova i punti di mutazione locali

L'endoscopio controlla la pista del dado e rileva che 2 sfere sono rotte

Soluzione: sostituire il gruppo dado e serrarlo nuovamente per eliminare le vibrazioni

6. Prospettive per la tecnologia di rilevamento all'avanguardia

Rilevamento quantistico:

L'istituto tedesco PTB ha ottenuto una misurazione della deformazione su scala nanometrica basata sui centri di colore NV del diamante, in grado di rilevare la distribuzione microscopica della sollecitazione sulla vite.

Tecnologia del gemello digitale:

Il modello di vite virtuale viene costruito tramite dati in tempo reale e si prevede che la precisione della durata residua sarà del 92% (dati di verifica Siemens).

Prove non distruttive terahertz:

Il laboratorio THK giapponese utilizza onde da 0,3 THz per rilevare difetti interni delle gabbie in resina, con una precisione di identificazione di 50 μm.

7. Regole d'oro per mantenere la precisione

Tre elementi della manutenzione quotidiana:

Gestione della lubrificazione: utilizzare grasso designato (ad esempio Klüber Isoflex NBU15)

Misure di prevenzione della polvere: Livello di pulizia ISO 4406 16/14/11

Regolazione del precarico: controllare regolarmente la variazione della coppia di precarico

Criteri di valutazione dello scarto:

La sostituzione deve essere effettuata quando si verifica una delle seguenti condizioni:

L'errore di piombo supera il valore iniziale del 300%

Area di pelatura del rullo > 3mm²

La deformazione della gabbia provoca l'inceppamento della palla

Conclusione:

Gli ingegneri ispettivi si stanno trasformando da "giudici della qualità" a "medici della precisione", utilizzando metodi di rilevamento intelligenti per diagnosticare apparecchiature di fascia alta. In questo mondo di precisione micrometrica, ogni misurazione accurata è un impegno verso la qualità del "Made in China".
