Come utilizzare le guide lineari in modo efficiente?

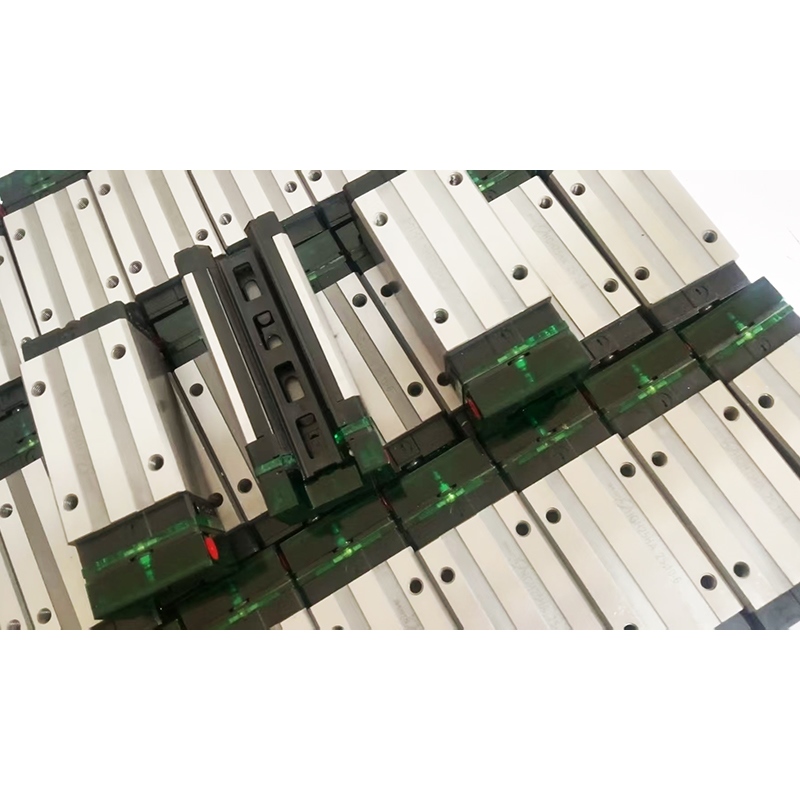

Il cursore della guida lineare garantisce un funzionamento efficiente e continuo 24 ore su 24 senza inceppamenti. Il motivo principale risiede nell'effetto sinergico della progettazione strutturale, del sistema di lubrificazione e del processo di produzione dei materiali, mentre anche le specifiche di installazione e manutenzione svolgono un ruolo cruciale. Nello specifico, questo può essere suddiviso nei seguenti aspetti:

Struttura ad attrito volvente ad alta precisione, che sostituisce l'attrito radente

Il cuore della guida lineare è il contatto volvente tra le sfere/rulli all'interno del cursore e la guida. Rispetto al contatto superficiale delle guide scorrevoli tradizionali, il coefficiente di attrito nel contatto volvente è estremamente basso.

Questa struttura riduce significativamente la resistenza e la generazione di calore durante il funzionamento. Anche durante il funzionamento continuo a lungo termine, l'eccessivo calore da attrito non causerà l'espansione e l'inceppamento dei componenti. Allo stesso tempo, il design a circolazione di sfere/rulli garantisce che il cursore riceva una forza uniforme durante tutto il suo movimento, senza inceppamenti o punti di interruzione.

Un sistema di lubrificazione stabile e affidabile garantisce un funzionamento a lungo termine.

La lubrificazione è un elemento fondamentale per prevenire gli inceppamenti. Le guide lineari sono in genere dotate di un sistema di lubrificazione a lunga durata:

Il cursore è dotato di un serbatoio dell'olio e di un contenitore del grasso integrati per immagazzinare grasso a sufficienza, fornendo continuamente olio alle superfici di contatto sfera/guida durante il funzionamento, formando una pellicola d'olio e riducendo l'usura e la resistenza al contatto diretto metallo su metallo.

Alcune guide di livello industriale supportano anche sistemi di lubrificazione automatica, che possono rifornire di lubrificante a intervalli regolari e in quantità misurate per soddisfare le esigenze di lubrificazione di un funzionamento ininterrotto 24 ore su 24.

Il grasso di alta qualità è resistente alle alte temperature, ha proprietà anti-invecchiamento e capacità di carico e non si perde né si guasta a causa dell'aumento di temperatura durante un funzionamento prolungato.

Materiali ad alta rigidità e resistenza all'usura e processi di trattamento superficiale

I componenti principali delle guide e dei cursori sono generalmente realizzati in acciaio per cuscinetti ad alto tenore di carbonio e cromo. Dopo la tempra, la durezza può raggiungere HRC58~62, con un'estrema resistenza all'usura e alla fatica. Non sono soggetti a usura o deformazione durante il funzionamento a lungo termine, evitando inceppamenti causati dalla deformazione dei componenti.

La superficie della guida è sottoposta a rettifica di precisione, ottenendo una rugosità di Ra0,1~0,2μm. In combinazione con la rettifica ad alta precisione dei cuscinetti a sfere, questo garantisce un movimento fluido. Alcuni prodotti vengono inoltre sottoposti a cromatura, nitrurazione e altri trattamenti superficiali per migliorare ulteriormente la resistenza all'usura e la prevenzione della ruggine, prevenendo così inceppamenti causati dalla corrosione.

Design sigillato e antipolvere per isolare le impurità esterne

Le impurità (come polvere e limatura di ferro) che penetrano nel cursore sono una causa comune di inceppamento. Per questo motivo, le guide lineari sono dotate di guarnizioni professionali:

Anelli di tenuta antipolvere sono installati su entrambe le estremità del cursore, ed è inoltre presente una piastra raschiatrice all'esterno per rimuovere polvere e detriti dalla superficie di guida, impedendo loro di entrare nel canale di circolazione delle sfere;

In condizioni di lavoro difficili, è possibile aggiungere coperture antipolvere, soffietti e altri accessori per isolare completamente i contaminanti esterni, garantendo la pulizia delle parti mobili interne e mantenendo un funzionamento regolare a lungo termine.

Installazione corretta e adattamento del carico

Nelle applicazioni pratiche, anche la corretta precisione di installazione e la selezione del carico sono prerequisiti per un funzionamento senza inceppamenti 24 ore su 24:

Durante l'installazione, assicurarsi del parallelismo e della rettilineità della guida per evitare una forza non uniforme sul cursore, un'usura non uniforme e inceppamenti dovuti a deviazioni di installazione;

Durante la selezione, scegliere una guida con specifiche appropriate in base al carico effettivo per garantire che il carico rientri nell'intervallo nominale ed evitare che il sovraccarico provochi la deformazione o l'inceppamento delle sfere.
