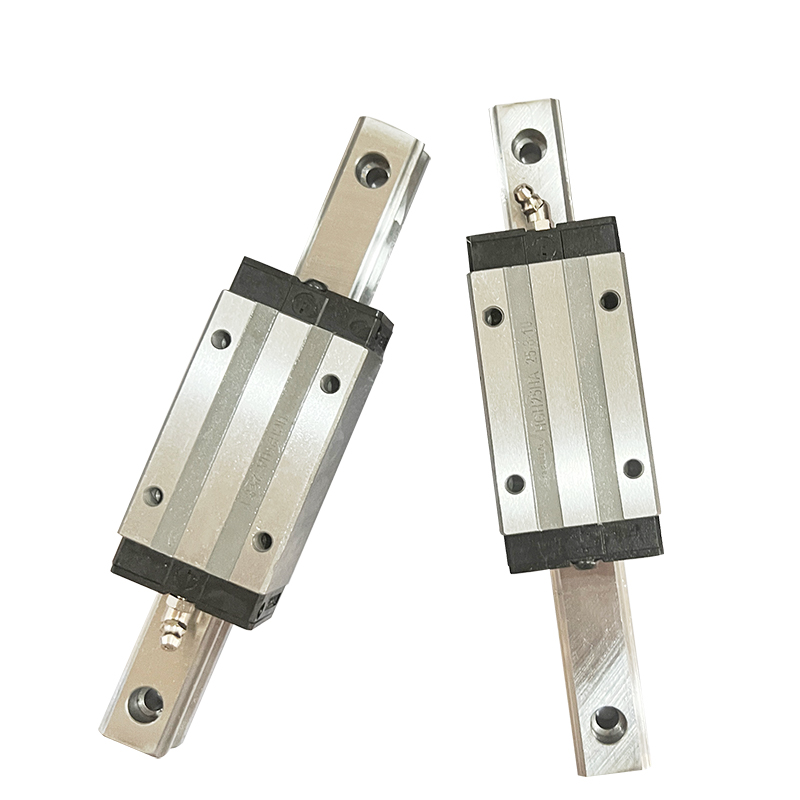

Guide lineari Hanno una vasta gamma di applicazioni. Sono la "spina dorsale" e i "vasi sanguigni" delle moderne apparecchiature industriali e dei macchinari di precisione. La loro missione principale è fornire un movimento lineare ad alta precisione, elevata rigidità ed elevata efficienza. I. Aree di applicazione principali1. Macchine utensili CNC - Il "campo principale"Questo è il campo di applicazione più classico e importante per le guide lineari. Determinano direttamente la precisione di lavorazione e la velocità delle macchine utensili.Scopo: controlla il movimento dei componenti chiave quali la torretta, il mandrino e il tavolo di lavoro.Attrezzature specifiche: centri di lavoro, fresatrici CNC, torni, rettificatrici, macchine per elettroerosione, ecc.Funzione: consente il posizionamento preciso e il rapido movimento di utensili o pezzi in lavorazione sugli assi X, Y e Z, completando il taglio di parti complesse. 2. Robot industriali - "Giunti flessibili"Scopo: funge da settimo asse del robot (rotaia di terra), estendendo la distanza di spostamento e il raggio d'azione del robot. Utilizzati nei giunti a movimento lineare all'interno dei bracci robotici, consentono un'estensione e una retrazione precise e fluide.Funzione: fornisce un movimento lineare di base affidabile per i robot, ampiamente utilizzato nelle postazioni di lavoro robotizzate per la movimentazione, la saldatura, la verniciatura, l'assemblaggio e altre attività. 3. Apparecchiature per la produzione di elettronica e semiconduttori: "Re della precisione" Scopo: Posizionamento e spostamento di componenti di precisione quali chip, wafer e circuiti stampati. Attrezzature specifiche: macchine per litografia di semiconduttori, macchine per il confezionamento di chip, macchine per montaggio superficiale (SMT), saldatrici a filo, sonde per wafer e attrezzature per la movimentazione di pannelli LCD. Funzione: Ottenere un posizionamento ultra-veloce e ultra-preciso su scale micrometriche e persino nanometriche è fondamentale per la produzione di chip e componenti elettronici. 4. Strumenti di misura di precisione - "Occhi di fuoco" Scopo: Spostare sensori o sonde per scansionare e misurare i pezzi. Attrezzature specifiche: macchine di misura a coordinate (CMM), macchine di misura delle immagini e scanner laser. Funzione: fornire un riferimento di movimento estremamente stabile e preciso per la testa di misura. Qualsiasi minima oscillazione influirà direttamente sui risultati di misura, richiedendo quindi la massima precisione dalle guide lineari. 5. Attrezzature mediche - "Bagnini" Scopo: Spostamento di componenti diagnostici o terapeutici. Attrezzature specifiche: tomografi computerizzati, scanner per risonanza magnetica, acceleratori lineari (apparecchiature per radioterapia), robot chirurgici e analizzatori biochimici automatizzati.Scopo: ottenere movimenti precisi del paziente o un posizionamento preciso dell'apparecchiatura di trattamento, che richiede un funzionamento fluido, silenzioso e affidabile. II. Altre applicazioni comuniLinee di produzione automatizzate: unità di movimento lineare nella movimentazione dei materiali, linee di assemblaggio automatizzate e sistemi di smistamento logistico.Apparecchiature per la lavorazione laser: guidano il movimento delle teste laser nelle macchine per il taglio e la saldatura laser.Apparecchiature di stampa: movimento alternativo delle testine di stampa nelle stampanti digitali e nelle stampanti di grande formato.Aerospaziale: utilizzati come piattaforme di test di simulazione per componenti quali ali di aerei e servocomandi di missili.Oggetti di uso quotidiano: al loro interno si possono trovare anche mobili da ufficio di alta gamma (come scrivanie regolabili in altezza) e dispositivi per la domotica. Per riassumere le sue principali applicazioni:Il suo scopo ultimo è garantire che un componente di un dispositivo sia veloce, stabile, preciso e in grado di sopportare carichi.Se sei interessato alle guide lineari, lascia i tuoi dati e ti contatterò al più presto.

Bracci robotici Stanno svolgendo un ruolo sempre più importante nell'automazione industriale, nella chirurgia medica e persino nell'esplorazione spaziale. Possono svolgere compiti complessi come la saldatura, la verniciatura, la movimentazione, l'assemblaggio di precisione e persino la chirurgia mininvasiva. Mentre ci meravigliamo della precisione, dell'alta velocità e della capacità di carico elevato dei bracci robotici, un componente chiave svolge un ruolo cruciale: la vite a sfere. Converte il moto rotatorio in un moto lineare preciso. Una vite a sfere è un elemento di trasmissione meccanica composto principalmente da una vite conduttrice, un dado, delle sfere e un inverter. Vite madre: albero con una scanalatura elicoidale precisa. Dado: componente con scanalature elicoidali corrispondenti all'interno che si accoppia con la vite di comando. Sfere: interposte tra le scanalature elicoidali della vite madre e della chiocciola, fungono da intermediarie. Come funziona: quando un servomotore aziona la vite madre, le sfere circolano all'interno delle scanalature, spingendo la chiocciola per un movimento lineare preciso lungo l'asse della vite madre. Questo "attrito volvente" è la fonte delle sue elevate prestazioni. Le viti a sfere offrono vantaggi insostituibili nella progettazione di giunti robotici (in particolare giunti lineari) e dispositivi terminali: 1. Alta precisione e accuratezza di posizionamento Le viti a ricircolo di sfere sono prodotte con una tecnologia estremamente precisa, che si traduce in errori di passo estremamente bassi. Ciò significa che una rotazione specifica del motore produce uno spostamento lineare estremamente preciso della chiocciola. Questo è fondamentale per i robot che devono raggiungere ripetutamente la stessa posizione per compiti come il prelievo di trucioli e la dosatura di precisione. 2. Alta efficienza Grazie al loro design ad attrito volvente, le viti a sfere possono raggiungere efficienze di trasmissione superiori al 90%. Maggiore efficienza energetica: durante la trasmissione viene sprecata meno energia sotto forma di calore. Controllo più semplice: un'elevata efficienza significa minore gioco e migliore reversibilità, con conseguente risposta più rapida del sistema e controllo più preciso. 3. Elevata rigidità e capacità di carico Il contatto puntuale tra la sfera e la scanalatura consente loro di sopportare carichi assiali significativi. Ciò consente ai bracci robotici che utilizzano viti a sfere di sollevare pezzi più pesanti o di mantenere un'estrema stabilità durante attività come fresatura e rettifica, resistendo alle forze di reazione della lavorazione e prevenendo vibrazioni e flessioni. 4. Lunga durata e alta affidabilitàL'attrito volvente causa un'usura molto inferiore rispetto all'attrito radente. Con una selezione, una lubrificazione e una manutenzione adeguate, le viti a sfere offrono una durata eccezionalmente lunga, garantendo ai robot industriali la possibilità di soddisfare le esigenze di una produzione continua 24 ore su 24, 7 giorni su 7, riducendo al contempo i costi di manutenzione e i tempi di fermo. Le viti a sfere sono già ampiamente utilizzate nei robot a braccio, come: Attuazione di giunti robotici industriali, dispositivi terminali per presa ad alta presa e robot SCARA per sollevamento sull'asse Z, ampiamente utilizzati nell'assemblaggio e nella movimentazione. Nonostante i notevoli vantaggi, le applicazioni con viti a sfere devono anche affrontare alcune sfide: Costo: i costi di produzione sono più elevati rispetto a quelli delle viti scorrevoli ordinarie. Rumore: anche ad alte velocità si sente ancora un po' di rumore. Manutenzione: è necessaria una lubrificazione regolare e sono sensibili alla polvere e ai detriti, per cui in genere necessitano di coperture protettive. Con l'avanzare della robotica verso velocità più elevate, maggiore precisione e maggiore intelligenza, la tecnologia delle viti a sfere continuerà a innovarsi.

Ordinario guide lineari Spesso arrugginiscono in ambienti umidi, compromettendone il funzionamento. Questo articolo presenta una nuova soluzione di guide resistenti alla corrosione e "impermeabili" per proteggere officine ad alta umidità come quelle adibite alla pulizia e all'acquacoltura. Pericoli nascosti degli ambienti umidi: l'umidità nelle attrezzature per la pulizia e nei laboratori di lavorazione di prodotti acquatici supera il 75% e sono spesso esposti a refrigeranti e acqua. Le normali guide si arrugginiscono entro un mese e la ruggine causa l'inceppamento del cursore. La manutenzione richiede la rimozione della ruggine e la sostituzione degli accessori, con conseguenti elevati costi di manutenzione mensili.   Le guide sono realizzate in acciaio inossidabile 304 (altamente resistente alla corrosione) con rivestimento antiruggine cromato multistrato. Hanno superato il test di resistenza alla nebbia salina (500 ore) e non presentano segni di ruggine. Anche a contatto prolungato con acqua e refrigerante, rimangono lisce e prive di ruggine, il che le rende adatte ad ambienti umidi e soggetti ad acqua.   Per qualsiasi esigenza, lasciate un messaggio e inviatemi un messaggio privato per ottenere il campionario di guide lineari resistenti alla corrosione. Gli ingegneri consigliano i materiali in base all'umidità ambientale e al tipo di liquido di contatto!

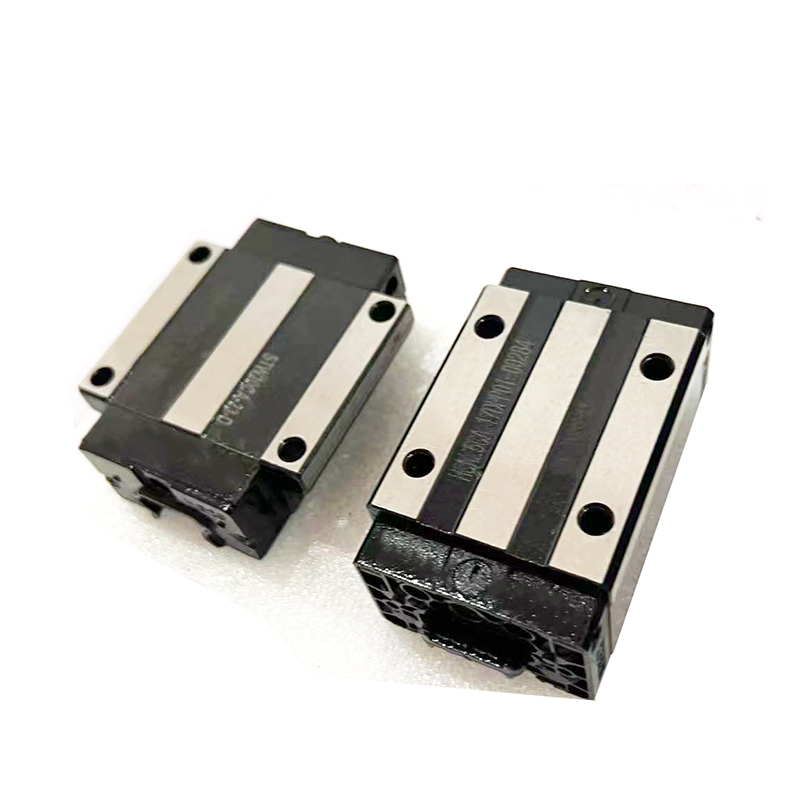

Preparazione pre-installazione1. Strumenti e materialiPiattaforma di montaggio/base dell'attrezzatura: una superficie di montaggio prelavorata.Chiave esagonale: adatta ai bulloni della guida; preferibilmente con indicatore di coppia.Indicatore a quadrante/marcatore a quadrante: con base magnetica per misurazioni di precisione.Livello: Grado di precisione; per il livellamento iniziale.Piattaforma di marmo o riga di precisione: come riferimento per la rettilineità.Panno senza peli, alcol ad alta purezza o acetone: per la pulizia.Guanti: per evitare che il sudore corroda le guide.Cacciavite o leva: per spostare la slitta. 2. Procedura di puliziaPulizia delle superfici di montaggio: pulire accuratamente le superfici di montaggio delle guide, i fori filettati e le superfici di riferimento del posizionamento sulla base dell'apparecchiatura con un panno privo di lanugine inumidito con alcol o acetone. Assicurarsi che non vi siano residui di olio, polvere, sbavature o vecchi residui di sigillante.Pulire le guide:Non rimuovere l'imballaggio originale delle guide prima di procedere all'installazione.Dopo aver rimosso la guida, pulire delicatamente la parte inferiore e i lati (superfici di montaggio) della guida con un detergente. Non pulire la superficie della pista di scorrimento o il cursore!Il foro di riempimento dell'olio sullo slider è solitamente sigillato; fare attenzione a non contaminarne l'interno durante la pulizia.Ispezione: toccare tutte le superfici di montaggio per verificare la presenza di graffi e sbavature. Se sono presenti piccole sbavature, lucidarle delicatamente con una pietra abrasiva.Fasi di installazione (prendendo come esempio una coppia di guide) Fase 1: installare la prima guida (guida di riferimento)Questo è il passaggio più cruciale, poiché la sua accuratezza determina l'accuratezza dell'intero sistema.Posizionare la guida: posizionare delicatamente la prima guida (solitamente quella più lunga come riferimento) sulla superficie di montaggio. Pre-serrare manualmente tutti i bulloni di montaggio, ma non serrarli completamente; assicurarsi che i bulloni possano essere ruotati facilmente.Rettilineità corretta (facoltativa ma consigliata):Posizionare la testa dell'indicatore a quadrante contro il lato (superficie rifinita) della guida.Spostare lentamente la base del comparatore lungo la guida e osservare la lettura del comparatore. Regolare le letture picchiettando delicatamente il lato della guida (utilizzando un martello di plastica o di ottone) fino a quando la variazione non rientra nei limiti accettabili (ad esempio, ±0,01 mm).Questo passaggio garantisce la rettilineità delle singole guide.Fissaggio iniziale: iniziando dal bullone al centro della guida, serrare i bulloni in diagonale a circa il 70% della coppia nominale. In questo modo si evita che la guida si deformi a causa di sollecitazioni non uniformi.Serraggio finale: serrare nuovamente tutti i bulloni in diagonale al 100% della coppia nominale.Fase due: installare la seconda guida (guida condotta)L'obiettivo è garantire il parallelismo delle due guide.Posizionamento della seconda guida e delle guide: posizionare la seconda guida sulla superficie di montaggio e preinstallare i bulloni. Contemporaneamente, installare le due guide (guide) rispettivamente sulle due guide.Collegamento delle slitte: utilizzare il tavolo di lavoro della macchina o una piastra di collegamento di precisione per collegare le due slitte. In questo modo si forma un'unica unità.Correzione del parallelismo:Questo è il passaggio più cruciale. Posizionare la testa dell'indicatore a quadrante contro il lato della seconda guida.Spingere lentamente avanti e indietro il tavolo di lavoro/piastra di collegamento, facendo sì che la slitta sposti l'intero sistema di misurazione lungo la guida di riferimento.La variazione nella lettura dell'indicatore a quadrante riflette l'errore di parallelismo tra le due guide.Regolare picchiettando delicatamente la seconda guida finché la lettura dell'indicatore non cambia fino alla precisione richiesta (ad esempio, ±0,01 mm).Fissare la seconda guida:Una volta regolato il parallelismo, tenere ferma la seconda guida, quindi allentare il collegamento tra una delle slitte e il piano di lavoro/piastra di collegamento. Questo serve a rilasciare le tensioni interne causate dall'allineamento forzato.Serrare tutti i bulloni di montaggio della seconda guida in diagonale alla coppia nominale.Fase 3: Ispezione finale e lubrificazioneConferma finale della precisione: spingere nuovamente il tavolo di lavoro e controllare il parallelismo con l'indicatore a quadrante per confermare che la precisione non sia cambiata dopo aver serrato i bulloni.Prova di funzionamento: spingere manualmente il tavolo di lavoro, muovendolo per tutta la sua corsa. Il movimento deve risultare fluido e senza intoppi, rumori insoliti o pressioni incoerenti.Aggiunta di grasso/olio:Rimuovere la guarnizione del raccordo di ingrassaggio dall'estremità del cursore.Utilizzare il grasso o l'olio specificato, applicandolo attraverso la pistola per grasso finché il grasso vecchio e quello nuovo non fuoriescono leggermente dal bordo della guarnizione.Installare il tappo antipolvere (se applicabile).Precauzioni ed errori comuni **Non colpire:** Non colpire mai direttamente la guida, il cursore o la vite a sfere con un martello. Per la regolazione di precisione, utilizzare un martello di plastica o di ottone.**Non smontare il cursore:** Il cursore è un componente di precisione. Se scivola fuori dalla guida, le sfere potrebbero cadere, causando una perdita permanente di precisione o danni funzionali. Non separare mai il cursore dalla guida se non assolutamente necessario.**Sequenza di serraggio dei bulloni errata:** Il serraggio dei bulloni direttamente da un'estremità all'altra causerà la torsione della guida, creando sollecitazioni interne e compromettendo gravemente la rettilineità e il parallelismo.Pulizia inadeguata: anche minuscole particelle di polvere che penetrano nella pista possono agire come "sabbia abrasiva", accelerando drasticamente l'usura delle guide e dei cursori, con conseguente guasto prematuro.Ignorare lo scarico della tensione: se non si allenta il collegamento di un lato della slitta durante l'installazione della seconda guida, l'intero sistema si troverà in uno stato di pre-sollecitazione, aumentando la resistenza durante il funzionamento, generando calore e rumore e riducendone la durata.

Cause del rumore delle viti a sfereNell'automazione industriale e nella produzione di macchinari, le viti a sfere sono ampiamente utilizzate grazie alla loro elevata precisione ed efficienza. Tuttavia, molti utenti riscontrano rumori anomali provenienti dalle loro viti a sfere durante l'uso prolungato, che ne compromettono la stabilità e la durata. Questo articolo analizzerà le cause più comuni di rumore nelle viti a sfere e fornirà suggerimenti pratici per la manutenzione e la riparazione.La sostituzione impropria della sfera provoca rumoreLe viti a sfere originali hanno sfere di dimensioni uniformi all'interno della chiocciola e sono sigillate con olio lubrificante, il che le rende molto silenziose in condizioni normali. Tuttavia, con il passare del tempo, le sfere si usurano e devono essere sostituite. Se le sfere appena installate hanno dimensioni diverse da quelle originali, ciò causerà un carico non uniforme sulla chiocciola, con conseguente aumento della rumorosità.In questo caso, le sfere non riescono a raggiungere un accoppiamento ottimale, causando rumori anomali durante il funzionamento e accelerando potenzialmente l'usura dei componenti. Pertanto, quando si sostituiscono le sfere, è essenziale selezionare sfere con le stesse specifiche delle originali e garantire un'adeguata pulizia e lubrificazione durante l'installazione.Vestibilità comoda e maggiore spazio liberoDopo un funzionamento prolungato, l'usura può causare gioco tra la chiocciola e la vite TBI nel gruppo vite a sfere. Questo gioco provoca vibrazioni durante il funzionamento, con conseguente rumore.Il gioco non solo influisce sulla precisione della trasmissione, ma porta anche a risonanze meccaniche, aggravando i problemi di rumorosità. Controllare regolarmente il serraggio del dado e della vite e regolare correttamente il precarico sono misure importanti per ridurre questo tipo di rumore.Peeling superficiale e attrito anomaloDopo un carico prolungato, la superficie della sfera potrebbe staccarsi o l'albero della vite potrebbe danneggiarsi sulla superficie di taglio. Entrambi questi fattori compromettono il corretto funzionamento delle sfere sulla pista. Le aree danneggiate aumentano la resistenza all'attrito, causando vibrazioni anomale tra la chiocciola e l'albero, producendo rumore.In caso di distacco o attrito anomalo, la macchina deve essere fermata immediatamente per l'ispezione e la sostituzione delle parti danneggiate. Mantenere un cingolo liscio e una lubrificazione adeguata è fondamentale per prolungare la durata delle attrezzature e ridurre la rumorosità.Enfasi sulla manutenzione quotidianaMolti problemi di rumore sono causati dalla negligenza nella manutenzione quotidiana. Una pulizia regolare e l'aggiunta di olio lubrificante appropriato possono ridurre efficacemente la frequenza di usura e rumori anomali.Inoltre, è necessario predisporre registri di manutenzione delle apparecchiature per documentare ogni revisione e sostituzione di componenti, consentendo di risalire alle cause profonde e migliorare l'efficienza nella risoluzione dei problemi. Solo adottando una gestione scientifica e una manutenzione meticolosa è possibile garantire il funzionamento silenzioso e stabile a lungo termine delle viti a sfere.Analisi scientifiche facilitano soluzioni precise Di fronte ai vari fenomeni di rumore generati dalle viti a sfere, non bisogna farsi prendere dal panico, ma piuttosto analizzare ogni singolo componente in base alle effettive condizioni operative. Dalle specifiche delle sfere e dal gioco alle condizioni superficiali, ogni dettaglio può rivelarsi decisivo per la risoluzione del problema.Attraverso l'analisi scientifica e la standardizzazione operativa, non solo è possibile eliminare efficacemente i potenziali rischi di rumore, ma è anche possibile migliorare le prestazioni complessive dei macchinari, garantendo una maggiore efficienza e affidabilità della linea di produzione. Anche questo è un aspetto indispensabile della moderna gestione dei macchinari.Per maggiori informazioni sulle viti a sfere, contattateci www.chunxinauto.com！

vite a sfere La selezione spesso implica dettagli trascurati che incidono sia sulle prestazioni che sulla durata delle apparecchiature. Questo articolo svela tre comuni luoghi comuni e fornisce suggerimenti per evitarli, insegnandovi come scegliere la vite giusta ed evitare errori comuni. Le viti a sfere sono spesso utilizzate in applicazioni di trasmissione e controllo ad alta precisione, ma molti utenti cadono in diverse trappole comuni quando le scelgono. Idea sbagliata 1: concentrarsi solo su precisione pprecisione, ignorando il carico Gli utenti che non hanno familiarità con le viti a sfere spesso danno priorità al grado di precisione trascurando i requisiti di carico effettivi durante il funzionamento. Ad esempio, un vite a sfere di alta precisione di grado C3 utilizzato in attrezzature pesanti potrebbe guastarsi rapidamente a causa della sua incapacità di resistere carichi pesantiIn un caso reale, un produttore Vite a sfere di grado C3 si è guastato dopo solo un mese in condizioni di lavoro gravose.Idea sbagliata 2: un cavo più grande significa una velocità maggiore Molti utenti credono che un cavo più grande significhi una maggiore velocità. In realtà, il cavo deve essere adattato alla velocità del motore. Un cavo troppo grande non solo limita l'aumento di velocità, ma può anche causare facilmente problemi come vibrazioni e posizionamento impreciso.Mito 3: I componenti operativi di una vite a sfere Se l'ambiente di installazione di una vite a sfere è polveroso o umido e non vengono adottate misure di protezione, la durata della vite a sfere si ridurrà notevolmente. In ambienti difficili, senza una tenuta e una lubrificazione efficaci, la durata della vite a sfere può ridursi di oltre la metà. Riepilogo: Quando si acquistano viti a sfere, è essenziale confrontare i seguenti cinque parametri fondamentali: - Diametro della vite - Passo - Classe di precisione - Carico nominale - Velocità massima Si consiglia di creare una tabella di confronto delle selezioni, confrontando ogni parametro uno per uno e considerando in modo esaustivo le condizioni di lavoro effettive per garantire una selezione senza preoccupazioni.

【Guide lineari】Possono essere classificate in guide lineari a sfere, guide lineari a rulli e guide lineari a rotelle. Sono utilizzate per supportare e guidare le parti in movimento, consentendo loro di eseguire un moto lineare alternativo in una determinata direzione. In base alla natura dell'attrito, le guide lineari possono essere classificate in guide ad attrito radente, guide ad attrito volvente, guide ad attrito elastico e guide ad attrito fluido. 1. Definizione: Le guide lineari, note anche come guide lineari, guide di scorrimento o guide lineari, vengono utilizzate in applicazioni di movimento lineare alternativo e possono sopportare una certa quantità di coppia, ottenendo un movimento lineare ad alta precisione sotto carichi elevati. 2. Funzione: la funzione delle guide lineari è quella di supportare e guidare le parti mobili, consentendo loro di eseguire un movimento lineare alternativo in una determinata direzione. I cuscinetti lineari sono utilizzati principalmente in macchinari automatizzati, come macchine utensili importate dalla Germania, piegatrici e saldatrici laser. Naturalmente, cuscinetti lineari e alberi lineari vengono utilizzati insieme. Le guide lineari sono utilizzate principalmente in strutture meccaniche con requisiti di elevata precisione. Gli elementi mobili e fissi di una guida lineare non richiedono un mezzo intermedio; vengono invece utilizzate sfere di acciaio rotolanti. 3. Principio di funzionamento: può essere inteso come una guida a rotolamento, in cui sfere d'acciaio rotolano e circolano all'infinito tra il cursore e la guida, consentendo alla piattaforma di carico di muoversi facilmente e linearmente lungo la guida con elevata precisione. Ciò riduce il coefficiente di attrito a un cinquantesimo di quello delle guide di scorrimento tradizionali, ottenendo facilmente un'elevata precisione di posizionamento. Il design dell'unità terminale tra il cursore e la guida consente alla guida lineare di sopportare simultaneamente carichi in tutte le direzioni (su, giù, sinistra e destra). Il sistema di ricircolo brevettato e il design strutturale semplificato rendono Guide lineari HIWIN offrono un movimento più fluido e silenzioso. Il cursore trasforma il movimento da una curva a una linea retta. Come le guide planari, le guide lineari hanno due componenti di base: un componente fisso che funge da guida e un componente mobile. Poiché le guide lineari sono componenti standard, per i produttori di macchine utensili l'unico compito è quello di lavorare un piano di montaggio e regolare il parallelismo della guida. La guida, che funge da guida, è realizzata in acciaio temprato e viene rettificata di precisione prima di essere posizionata sul piano di montaggio. Ad esempio, un sistema di guide che resiste sia a forze lineari che a momenti ribaltanti presenta una progettazione significativamente diversa da una guida che resiste solo a forze lineari. Col tempo, le sfere d'acciaio iniziano a usurarsi, indebolendo il precarico che agisce su di esse e riducendo la precisione di movimento delle parti in lavorazione della macchina utensile. Per mantenere la precisione iniziale, è necessario sostituire il supporto della guida, o persino la guida stessa. Se il sistema di guide presenta già un precarico e la precisione del sistema è stata persa, l'unica soluzione è sostituire i corpi volventi. Il sistema di guide è progettato per massimizzare l'area di contatto tra gli elementi fissi e mobili. Ciò non solo migliora la capacità di carico del sistema, ma gli consente anche di resistere alle forze d'impatto generate da tagli intermittenti o intensi, distribuendo ampiamente la forza ed espandendo l'area di carico. Per raggiungere questo obiettivo, i sistemi di guide utilizzano diverse forme di scanalatura, con due tipologie rappresentative: scanalature gotiche (ad arco acuto), che sono estensioni di un semicerchio con il punto di contatto all'apice; e scanalature ad arco, che svolgono la stessa funzione. Indipendentemente dalla forma strutturale, l'obiettivo è lo stesso: massimizzare il raggio di contatto delle sfere d'acciaio rotanti con la guida (elemento fisso). Il fattore chiave che determina le caratteristiche prestazionali del sistema è il modo in cui gli elementi volventi entrano in contatto con la guida. 4. Campi di applicazione: ① Le guide lineari sono utilizzate principalmente in macchinari automatizzati, come macchine utensili importate dalla Germania, piegatrici, saldatrici laser, ecc. Guide lineari e alberi lineari vengono utilizzati congiuntamente. 2 Le guide lineari sono utilizzate principalmente in strutture meccaniche con requisiti di elevata precisione. I componenti mobili e fissi di una guida lineare non utilizzano un mezzo intermedio, bensì sfere di acciaio rotolanti. Questo perché le sfere di acciaio rotolanti sono adatte al movimento ad alta velocità, hanno un basso coefficiente di attrito e un'elevata sensibilità, soddisfacendo i requisiti di funzionamento di parti mobili, come portautensili e slitte nelle macchine utensili. Se la forza che agisce sulle sfere di acciaio è troppo elevata o il tempo di precarico è troppo lungo, aumenterà la resistenza del movimento del supporto. 5. Precauzioni per l'uso: Prevenire la ruggine: quando si maneggiano le guide lineari direttamente a mano, lavare accuratamente via il sudore e applicare olio minerale di alta qualità prima della manipolazione. Prestare particolare attenzione alla prevenzione della ruggine durante la stagione delle piogge e l'estate. Mantenere l'ambiente pulito: mantenere pulite le guide lineari e l'ambiente circostante. Anche minuscole particelle di polvere invisibili a occhio nudo che penetrano nelle guide aumenteranno l'usura, le vibrazioni e il rumore. L'installazione richiede la massima attenzione. Le guide lineari devono essere installate con la massima cura. Sono severamente vietati urti violenti, martellamenti diretti e trasmissione della pressione attraverso elementi volventi. Sono essenziali strumenti di installazione adeguati. Utilizzare strumenti specializzati ove possibile, evitando l'uso di panni o materiali a fibre corte. 6. Pulizia delle guide: in quanto componenti fondamentali dell'attrezzatura, le guide e gli alberi lineari fungono da guide e supporti. Per garantire un'elevata precisione di lavorazione, le guide e gli alberi lineari devono possedere un'elevata precisione di guida e una buona stabilità di movimento. Durante il funzionamento, il pezzo in lavorazione genera quantità significative di polvere e fumi corrosivi. L'accumulo prolungato di polvere e fumi sulle superfici delle guide e degli alberi lineari influisce significativamente sulla precisione di lavorazione e può formare vaiolatura, riducendo la durata dell'attrezzatura. Per garantire un funzionamento stabile della macchina e la qualità del prodotto, è fondamentale una manutenzione regolare delle guide e degli alberi lineari. Nota: per la pulizia delle guide, preparare un panno di cotone asciutto e olio lubrificante. Le guide delle macchine per incisione si dividono in guide lineari e guide a rulli. Pulizia della guida lineare: per prima cosa, spostare la testa laser all'estrema destra (o sinistra) per individuare la guida lineare. Pulirla con un panno di cotone asciutto fino a quando non diventa lucida e priva di polvere. Aggiungere una piccola quantità di lubrificante (l'olio per macchine da cucire è accettabile; non utilizzare olio per macchine). Muovere lentamente la testina laser a sinistra e a destra alcune volte per distribuire uniformemente il lubrificante. Pulizia della guida del rullo: spostare la traversa verso l'interno, aprire i coperchi terminali su entrambi i lati della macchina, individuare la guida e pulire le aree di contatto tra la guida e il rullo con un panno di cotone asciutto. Quindi spostare la traversa e pulire le aree rimanenti. 7. Prospettive di sviluppo: con la continua espansione di settori come l'energia, la comunicazione dati, il trasporto ferroviario urbano, l'automobile e la cantieristica navale, la domanda di guide lineari crescerà rapidamente. Il settore delle guide lineari ha un enorme potenziale di sviluppo in futuro. 【Blocco scorrevole】Il materiale del blocco scorrevole presenta durezza e resistenza all'usura adeguate, sufficienti a sopportare l'attrito del movimento. La durezza della cavità o del nucleo del blocco scorrevole deve essere pari a quella delle altre parti della cavità e del nucleo dello stampo.1. Attrezzature di processo industriale: gli stampi sono attrezzature di processo fondamentali per la produzione di vari prodotti industriali. Con il rapido sviluppo dell'industria delle materie plastiche e la diffusa applicazione di prodotti in plastica nei settori aerospaziale, elettronico, meccanico, navale e automobilistico, i requisiti per gli stampi stanno diventando sempre più rigorosi. I metodi tradizionali di progettazione degli stampi non sono più adeguati. Rispetto alla progettazione tradizionale degli stampi, la tecnologia Computer-Aided Engineering (CAE) offre vantaggi significativi nel migliorare la produttività, garantire la qualità del prodotto, ridurre i costi e ridurre l'intensità di manodopera. 2. Applicazioni: Ampiamente utilizzato in apparecchiature di spruzzatura, macchine utensili CNC, centri di lavorazione, elettronica, macchinari automatizzati, macchinari tessili, automotive, dispositivi medici, macchinari per la stampa, macchinari per l'imballaggio, macchinari per la lavorazione del legno, costruzione di stampi e molti altri campi. Per qualsiasi domanda in merito, i nostri esperti di prodotto saranno lieti di rispondere! Il nostro team di ingegneri sarà lieto di rispondere il prima possibile alle vostre domande tecniche sulle applicazioni dei nostri prodotti. Questo articolo è stato redatto da fonti online allo scopo di diffondere maggiori informazioni. Se viola i vostri diritti, vi preghiamo di contattarci per la cancellazione. Per informazioni su viti madri/guide/carrelli/mandrini/macchine utensili, non esitate a contattarci.

Il cursore della guida lineare garantisce un funzionamento efficiente e continuo 24 ore su 24 senza inceppamenti. Il motivo principale risiede nell'effetto sinergico della progettazione strutturale, del sistema di lubrificazione e del processo di produzione dei materiali, mentre anche le specifiche di installazione e manutenzione svolgono un ruolo cruciale. Nello specifico, questo può essere suddiviso nei seguenti aspetti:Struttura ad attrito volvente ad alta precisione, che sostituisce l'attrito radenteIl cuore della guida lineare è il contatto volvente tra le sfere/rulli all'interno del cursore e la guida. Rispetto al contatto superficiale delle guide scorrevoli tradizionali, il coefficiente di attrito nel contatto volvente è estremamente basso.Questa struttura riduce significativamente la resistenza e la generazione di calore durante il funzionamento. Anche durante il funzionamento continuo a lungo termine, l'eccessivo calore da attrito non causerà l'espansione e l'inceppamento dei componenti. Allo stesso tempo, il design a circolazione di sfere/rulli garantisce che il cursore riceva una forza uniforme durante tutto il suo movimento, senza inceppamenti o punti di interruzione.Un sistema di lubrificazione stabile e affidabile garantisce un funzionamento a lungo termine.La lubrificazione è un elemento fondamentale per prevenire gli inceppamenti. Le guide lineari sono in genere dotate di un sistema di lubrificazione a lunga durata:Il cursore è dotato di un serbatoio dell'olio e di un contenitore del grasso integrati per immagazzinare grasso a sufficienza, fornendo continuamente olio alle superfici di contatto sfera/guida durante il funzionamento, formando una pellicola d'olio e riducendo l'usura e la resistenza al contatto diretto metallo su metallo.Alcune guide di livello industriale supportano anche sistemi di lubrificazione automatica, che possono rifornire di lubrificante a intervalli regolari e in quantità misurate per soddisfare le esigenze di lubrificazione di un funzionamento ininterrotto 24 ore su 24.Il grasso di alta qualità è resistente alle alte temperature, ha proprietà anti-invecchiamento e capacità di carico e non si perde né si guasta a causa dell'aumento di temperatura durante un funzionamento prolungato.Materiali ad alta rigidità e resistenza all'usura e processi di trattamento superficialeI componenti principali delle guide e dei cursori sono generalmente realizzati in acciaio per cuscinetti ad alto tenore di carbonio e cromo. Dopo la tempra, la durezza può raggiungere HRC58~62, con un'estrema resistenza all'usura e alla fatica. Non sono soggetti a usura o deformazione durante il funzionamento a lungo termine, evitando inceppamenti causati dalla deformazione dei componenti.La superficie della guida è sottoposta a rettifica di precisione, ottenendo una rugosità di Ra0,1~0,2μm. In combinazione con la rettifica ad alta precisione dei cuscinetti a sfere, questo garantisce un movimento fluido. Alcuni prodotti vengono inoltre sottoposti a cromatura, nitrurazione e altri trattamenti superficiali per migliorare ulteriormente la resistenza all'usura e la prevenzione della ruggine, prevenendo così inceppamenti causati dalla corrosione.Design sigillato e antipolvere per isolare le impurità esterneLe impurità (come polvere e limatura di ferro) che penetrano nel cursore sono una causa comune di inceppamento. Per questo motivo, le guide lineari sono dotate di guarnizioni professionali:Anelli di tenuta antipolvere sono installati su entrambe le estremità del cursore, ed è inoltre presente una piastra raschiatrice all'esterno per rimuovere polvere e detriti dalla superficie di guida, impedendo loro di entrare nel canale di circolazione delle sfere;In condizioni di lavoro difficili, è possibile aggiungere coperture antipolvere, soffietti e altri accessori per isolare completamente i contaminanti esterni, garantendo la pulizia delle parti mobili interne e mantenendo un funzionamento regolare a lungo termine.Installazione corretta e adattamento del caricoNelle applicazioni pratiche, anche la corretta precisione di installazione e la selezione del carico sono prerequisiti per un funzionamento senza inceppamenti 24 ore su 24:Durante l'installazione, assicurarsi del parallelismo e della rettilineità della guida per evitare una forza non uniforme sul cursore, un'usura non uniforme e inceppamenti dovuti a deviazioni di installazione;Durante la selezione, scegliere una guida con specifiche appropriate in base al carico effettivo per garantire che il carico rientri nell'intervallo nominale ed evitare che il sovraccarico provochi la deformazione o l'inceppamento delle sfere.

Nel campo della trasmissione meccanica, viti a sfere e viti madri (viti trapezoidali) sono i due componenti più comuni per convertire il moto rotatorio in moto lineare. Sebbene appaiano simili, differiscono fondamentalmente nei principi di funzionamento, nelle prestazioni e nelle applicazioni.Di seguito è riportata un'analisi comparativa dettagliata dei due: 1. Differenza nei principi fondamentali di funzionamentoQuesta è la differenza più fondamentale: la forma dell'attrito.Vite a sfere (Attrito volvente): la chiocciola e la vite sono riempite di sfere rotanti. Quando la vite ruota, le sfere rotolano all'interno delle guide, proprio come un cuscinetto. Questo movimento riduce notevolmente la resistenza.Vite trapezoidale (Attrito radente): il dado (solitamente in bronzo o plastica tecnica) entra in contatto diretto con la filettatura della vite e scorre. È simile al processo di avvitamento di un bullone in un dado.2. Confronto delle prestazioniIndicatori caratteristiciVite a sfereVite di comandoEfficienza della trasmissione90% - 95%20% - 70%Precisione e ripetibilitàAlta precisioneBassa precisioneCapacità di caricoAlte prestazioni, adatte al funzionamento continuo con carichi pesantiRelativamente debole, adatto per carichi leggeri o funzionamento intermittente.velocità di corsaPuò funzionare ad alta velocità e genera poco calore.La velocità è limitata; le velocità elevate tendono a causare usura dovuta ad alte temperature.AutobloccanteNon bloccabileHa proprietà autobloccantiLivello di rumoreLa circolazione dei cuscinetti a sfere produrrà un leggero rumore.Funziona in modo molto silenzioso (nessun rumore di cuscinetti a sfera).Prezzo di costoCostosoEconomico3. Analisi approfondita dei vantaggi e degli svantaggiVite a sfere: alla ricerca delle massime prestazioniVantaggi: Grazie all'attrito estremamente basso, è molto efficiente dal punto di vista energetico e il suo movimento è estremamente fluido, con un fenomeno di "creeping" pressoché assente. La tecnologia di precarico elimina completamente il gioco, rendendolo il componente fondamentale per lavorazioni meccaniche ad alta precisione nelle macchine utensili CNC.Svantaggi: prezzo elevato; mancanza di autobloccaggio; se utilizzato in direzione verticale (asse Z), il motore deve essere dotato di freno, altrimenti il ​​carico cadrà direttamente per gravità in caso di interruzione di corrente.Vite trapezoidale: scelta economica e sicuraVantaggi: Il vantaggio principale è la sua funzione autobloccante. In molte applicazioni di sollevamento verticale, non richiede un sistema frenante aggiuntivo. Inoltre, è più resistente allo sporco e, grazie al contatto strisciante, funziona in modo più silenzioso di una vite a sfere.Svantaggi: l'elevato calore generato dall'attrito ne limita la frequenza di funzionamento (ciclo di lavoro). Il funzionamento continuo ad alta velocità può causare una rapida usura del dado o addirittura la sua fusione. 4. Come scegliere?Scegli una vite a sfere se la tua applicazione richiede:Posizionamento ad alta precisione (ad esempio, macchine per incisione CNC, apparecchiature per semiconduttori).Elevata efficienza, funzionamento continuo a lungo termine (ad esempio, linee di produzione industriali automatizzate).Portanti pesanti (ad esempio, grandi presse meccaniche).Scegli una vite trapezoidale se la tua applicazione richiede:Budget ridotto (ad esempio, stampante 3D fai da te, attuatori semplici).Carichi verticali che richiedono l'autobloccaggio (ad esempio, sollevatori per leggio, meccanismi di regolazione manuale).Funzionamento silenzioso, non richiede lubrificazione (adatto per apparecchiature mediche e alimentari quando si utilizzano dadi in Teflon o polimero).In sintesi, le viti a sfere sono sinonimo di "precisione ed efficienza", mentre le viti trapezoidali offrono "economicità e robustezza". Bilanciare budget, requisiti di precisione e caratteristiche di carico è fondamentale per decidere quale vite madre utilizzare nella progettazione di sistemi meccanici.

Nei sistemi di trasmissione meccanica di precisione, viti a sfere sono considerati la "linea vitale fondamentale", determinando direttamente la precisione di posizionamento, la stabilità operativa e la durata utile dell'attrezzatura. Che si tratti di un Tornio CNC, una linea di produzione automatizzata o una piattaforma di sollevamento di precisione, se la vite a sfere presenta problemi quali vibrazioni, inceppamenti o usura, ciò non solo porterà a una riduzione della precisione di lavorazione e a una minore efficienza produttiva, ma nei casi più gravi può anche innescare guasti a cascata e causare perdite economiche significative.Oggi vi forniremo una soluzione completa per i tre problemi più comuni delle viti a sfere: vibrazioni, inceppamenti e usura, per aiutarvi a risolverli rapidamente.I. Difetti dovuti alle vibrazioni: identificazione della causa principale e riduzione precisa delle vibrazioniQuando una vite a sfere funziona con vibrazioni percepibili, accompagnate da un rumore "ronzio" e che possono persino far risuonare il corpo macchina, si tratta di un tipico guasto da vibrazione. Questi problemi sono spesso correlati all'installazione, al carico, alla lubrificazione o all'adattamento del sistema e richiedono una risoluzione dei problemi dalle seguenti prospettive:1. Analisi delle cause principaliPrecisione di installazione insufficiente: Una deviazione di concentricità tra la vite a sfere e l'albero motore superiore a 0,05 mm genera una forza centrifuga durante la rotazione, causando vibrazioni periodiche; una selezione errata dei cuscinetti di supporto, come l'utilizzo di cuscinetti a sfere a gola profonda per sopportare la forza assiale, provoca oscillazioni operative.Squilibrio dinamico del carico: Un rapporto di snellezza eccessivo (ad esempio, una vite a sfere con diametro di 20 mm e lunghezza > 1200 mm) riduce la velocità critica, causando risonanza; un precarico improprio, troppo stretto (che aumenta l'attrito e l'aumento della temperatura) o troppo lento (che provoca gioco), può indurre vibrazioni.Problemi di lubrificazione e contaminazione: Il deterioramento del grasso lubrificante o la presenza di impurità aumentano l'attrito tra sfere e piste, generando vibrazioni; il guasto della guarnizione consente l'ingresso di particelle abrasive, aggravando ulteriormente le vibrazioni.Conflitti di corrispondenza del sistema: Un guadagno elevato del servomotore provoca oscillazioni autoeccitate; giunti allentati o rigidità torsionale insufficiente causano un angolo di ritardo di trasmissione eccessivo e vibrazioni.2. Soluzioni mirateCalibrare la precisione dell'installazione: Utilizzare uno strumento di allineamento laser per regolare la concentricità del motore e della vite a sfere, assicurandosi che la deviazione sia ≤0,05 mm; sostituire i cuscinetti di supporto con cuscinetti a contatto angolare per migliorare la rigidità operativa.Ottimizzare il carico e il precarico: Aggiungere supporti intermedi alle viti a sfere con rapporti di snellezza eccessivi per ridurre il rischio di risonanza; regolare il precarico al 15%-20% del carico nominale per bilanciare la rigidità e le perdite per attrito.Migliorare la lubrificazione e la protezione: Sostituire con grasso lubrificante sintetico resistente all'usura (ad esempio SKF LGEP2) e rimuovere le impurità dal vecchio grasso; installare tenute a labirinto per impedire l'ingresso di particelle abrasive che potrebbero aggravare le vibrazioni indotte dall'attrito.Regola i parametri di sistema: Ridurre il guadagno del loop di posizione del servomotore (valore consigliato 300-800) per eliminare l'oscillazione autoeccitata; sostituire con un giunto a diaframma senza gioco e serrare le parti di collegamento per ridurre il ritardo di trasmissione.II. Difetti di incollaggio e inceppamento: rimozione degli ostacoli e riduzione della resistenza per una trasmissione fluidaQuando una vite a sfere funziona con un movimento "a scatti", o addirittura non si muove fluidamente, e la rotazione manuale mostra una resistenza significativamente maggiore, questo è un tipico sintomo di un guasto di bloccaggio o inceppamento. Le cause principali sono spesso l'intrusione di corpi estranei, la mancanza di lubrificazione o la deformazione del componente. Il trattamento dovrebbe concentrarsi sulla "rimozione delle ostruzioni, riduzione della resistenza e calibrazione".1. Analisi delle cause principaliIntrusione e ostruzione di corpi estranei: Guasti alla tenuta, contaminazione del lubrificante, penetrazione di polvere ambientale o residui di montaggio possono causare l'ingresso di corpi estranei come trucioli metallici, polvere o particelle adesive nella pista di rotolamento. Quando le dimensioni del corpo estraneo superano la distanza tra la sfera e la pista di rotolamento (0,01-0,03 mm), la sfera si inceppa direttamente.Guasto alla lubrificazione: La mancata sostituzione regolare del grasso o la scelta non corretta del grasso provocano attrito a secco tra la sfera e la pista, con conseguente aumento significativo della resistenza; il fluido da taglio miscelato al grasso lubrificante forma un "lubrificante abrasivo", aumentando il rischio di incollaggio.Deformazione e usura dei componenti: La flessione della vite provoca un'eccessiva deviazione della rettilineità, generando una forza radiale aggiuntiva durante il funzionamento; l'usura delle sfere, i graffi sulle piste di rotolamento o i danni ai componenti di circolazione ostacolano la trasmissione regolare.2. Soluzioni di trattamento miratePulizia accurata e rimozione delle ostruzioni: smontare il gruppo madrevite a sfere e utilizzare una macchina per la pulizia a ultrasuoni con un detergente neutro per rimuovere corpi estranei e grasso vecchio dalla pista di rotolamento; per graffi sulla pista di rotolamento 0,01 mm, utilizzare la tecnologia di rivestimento laser per riempire i graffi.Ottimizzare il sistema di lubrificazione: Sostituire con un grasso lubrificante sintetico adatto, che ha una resistenza all'usura superiore del 40% rispetto al grasso tradizionale a base di litio; utilizzare un sistema di lubrificazione automatico per un'erogazione di olio temporizzata e quantitativa per evitare la contaminazione della lubrificazione.Calibrazione e sostituzione dei componenti: Utilizzare un comparatore a quadrante per verificare la rettilineità della vite; una leggera flessione può essere corretta mediante raddrizzamento a pressione, mentre una deformazione grave richiede la sostituzione; se le sfere o i componenti di circolazione sono usurati, si consiglia di sostituire l'intero gruppo madrevite a sfere per evitare discrepanze di precisione causate dalla sostituzione delle sole sfere. Protezione di tenuta migliorata: sostituire la guarnizione antipolvere a doppio labbro (spazio ≤0,05 mm) e installare una copertura protettiva telescopica all'estremità della vite a sfere per impedire l'ingresso di trucioli e refrigerante, evitando così l'inceppamento di corpi estranei dalla fonte.III. Guasti dovuti a usura: riparazione graduale per una maggiore durataDopo un utilizzo prolungato, le viti a sfere possono presentare problemi di usura, come vaiolatura, graffi e scheggiature sulle piste di rotolamento, oppure usura delle sfere e flessione della vite, con conseguente riduzione della precisione di posizionamento e aumento dell'errore di gioco. Il trattamento antiusura richiede un approccio graduale in base al grado di danno, per evitare riparazioni eccessive o insufficienti.1. Analisi delle cause principaliMancanza di manutenzione della lubrificazione: La mancanza di sostituzione del grasso o una lubrificazione insufficiente per lunghi periodi provocano attrito a secco tra le sfere e la pista, aggravando l'usura; il grasso contaminato genera particelle abrasive, aumentando il tasso di usura del 200%.Installazione e carico non corretti: Un'eccessiva deviazione della coassialità e un carico eccentrico causano una concentrazione localizzata di sollecitazioni sulla vite, accelerando l'usura; frequenti sovraccarichi o carichi d'urto causano la scheggiatura della pista di rotolamento per fatica.Questioni ambientali e materiali: Gli ambienti umidi causano la corrosione delle viti, accelerandone l'usura; la scarsa qualità dei materiali o l'insufficiente precisione di fabbricazione determinano una durezza superficiale della pista di rotolamento insufficiente, riducendone la durata utile.2. Soluzioni di trattamento graduateLieve usura (graffi sulla pista di rotolamento < 0,01 mm, senza scheggiature): pulire la pista di rotolamento, quindi lucidarla manualmente, sostituire con grasso nuovo e garantire un riempimento uniforme; controllare e regolare la coassialità di installazione per eliminare carichi aggiuntivi e prevenire ulteriore usura.Usura moderata (graffi sulla pista di rotolamento di 0,01-0,05 mm, vaiolatura localizzata): riparazione mediante tecnologia di nano-rettifica + cromatura. Innanzitutto, rivestire la superficie della pista di rotolamento con cromo duro di 0,03 mm di spessore per migliorare la resistenza all'usura, quindi rettificare fino al livello di precisione originale; sostituire tutte le sfere, controllando la densità di riparazione a oltre l'8% per garantire un contatto uniforme.Usura grave (area di scheggiatura della pista di rotolamento > 10%, piegatura della vite > 0,1 mm): per le apparecchiature a bassa precisione, è possibile tentare una riparazione tramite raddrizzamento e rettifica; per le apparecchiature ad alta precisione, si consiglia di sostituire direttamente il gruppo vite a sfere e chiocciola; in caso di sostituzione, dare la priorità a prodotti ad alta precisione dello stesso modello per garantire la compatibilità con l'apparecchiatura.IV. Prevenzione chiave: manutenzione proattiva per ridurre il tasso di guasto del 90%Rispetto alla manutenzione reattiva, la prevenzione proattiva è più efficace nel prolungare la durata delle viti a sfere e nel ridurre il rischio di guasti. Sulla base delle migliori pratiche del settore, raccomandiamo di istituire un sistema di gestione a ciclo chiuso di "ispezione giornaliera + manutenzione ordinaria", concentrandosi sui seguenti quattro punti:1. Gestione standardizzata della lubrificazione2. Calibrazione regolare della precisione3. Misure di protezione rafforzate4. Creazione di registri di manutenzioneRiepilogoI problemi di vibrazioni, inceppamenti e usura nelle viti a sfere possono sembrare complessi, ma le loro cause profonde si concentrano principalmente in tre dimensioni fondamentali: "precisione di installazione, lubrificazione e manutenzione e adattamento del carico". Per risolvere questi problemi, è sufficiente identificare la causa in base ai sintomi osservati e quindi adottare misure mirate come calibrazione, pulizia, riparazione o sostituzione per ripristinare rapidamente le prestazioni dell'apparecchiatura. Se la vostra attrezzatura presenta malfunzionamenti alle viti a sfere, potete fare riferimento alle soluzioni in questo articolo per la risoluzione dei problemi. Per problemi complessi dovuti a usura o riparazioni di apparecchiature ad alta precisione, non esitate a contattarci tramite messaggio privato. Quali altre esperienze pratiche avete in merito alla manutenzione delle viti a sfere? Condividete le vostre opinioni nella sezione commenti!
